Chào anh em và quý khách hàng, tôi là Lô Văn Ba, kỹ thuật viên điện lạnh của công ty Điện Lạnh Bình Dương Xanh. Với hơn 10 năm kinh nghiệm “chinh chiến” cùng đủ loại thiết bị điện lạnh, đặc biệt là máy lạnh inverter, tôi hiểu rõ những băn khoăn khi đối mặt với việc đấu nối điện cho chúng. Máy lạnh inverter ngày nay đã trở nên quá phổ biến nhờ khả năng tiết kiệm điện vượt trội. Tuy nhiên, đi kèm với đó là cấu tạo và nguyên lý hoạt động phức tạp hơn, đòi hỏi việc đấu dây phải cực kỳ chính xác. Một sai sót nhỏ cũng có thể dẫn đến hỏng hóc nghiêm trọng hoặc giảm tuổi thọ của thiết bị.
Hôm nay, tôi muốn chia sẻ những kiến thức chuyên sâu và kinh nghiệm thực tế nhất về sơ đồ đấu dây máy lạnh inverter, để anh em thợ mới vào nghề hay cả những gia chủ muốn tự mình tìm hiểu cũng có thể nắm bắt một cách dễ hiểu nhất.
Hiểu Rõ Nguyên Lý Hoạt Động Của Máy Lạnh Inverter Trước Khi Đấu Dây

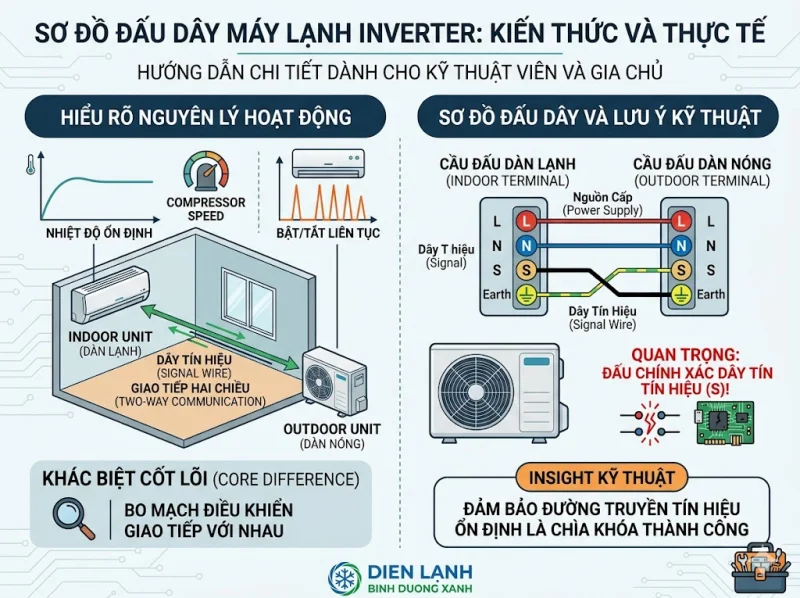

Trước khi đi sâu vào các sợi dây điện, chúng ta cần nắm vững một chút về “linh hồn” của chiếc điều hòa biến tần. Khác với máy lạnh thông thường chỉ có chế độ chạy/dừng máy nén (on/off), máy lạnh inverter sử dụng công nghệ biến tần để điều chỉnh tốc độ quay của máy nén. Điều này giúp thiết bị duy trì nhiệt độ ổn định hơn, tiết kiệm điện năng hơn. Để làm được điều đó, dàn nóng và dàn lạnh cần “giao tiếp” liên tục với nhau thông qua một dây tín hiệu đặc biệt.
Insight kỹ thuật: Chính vì có sự giao tiếp hai chiều giữa bo mạch dàn nóng và dàn lạnh, sơ đồ đấu dây của máy lạnh inverter không chỉ đơn thuần là cấp nguồn mà còn phải đảm bảo đường truyền tín hiệu ổn định. Đây là điểm khác biệt cốt lõi và cũng là nguyên nhân chính gây ra nhiều lỗi nếu đấu nối sai.

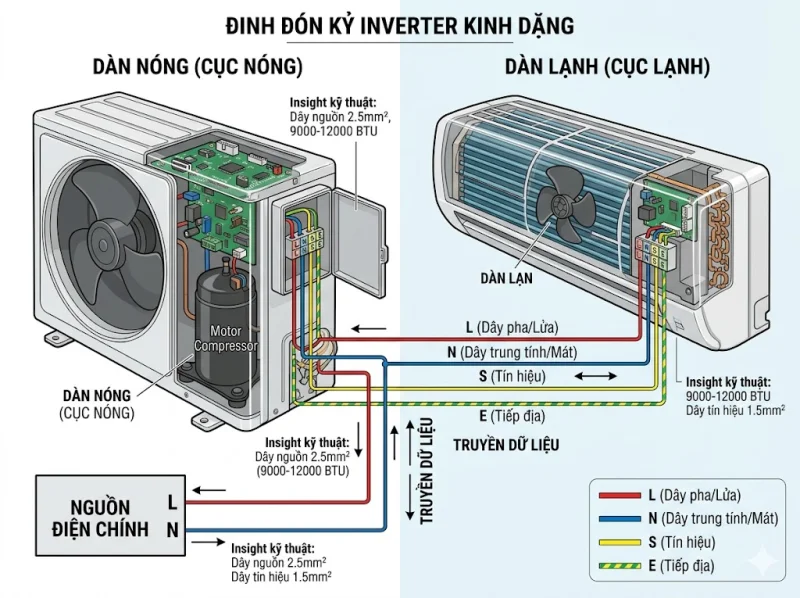

Các Thành Phần Chính Trong Sơ Đồ Đấu Dây Điều Hòa Biến Tần
Dù là thương hiệu nào, từ Daikin, Panasonic, LG, Samsung hay Toshiba, cấu trúc cơ bản của một hệ thống điều hòa biến tần đều gồm hai phần chính: dàn nóng (cục nóng) và dàn lạnh (cục lạnh). Việc hiểu rõ các thành phần và ký hiệu trên từng thiết bị là chìa khóa để đấu dây chính xác.
Dàn Nóng (Cục Nóng)
Đây là “bộ não” của hệ thống, chứa máy nén, quạt dàn nóng và bo mạch điều khiển chính (PCB). Các điểm đấu nối điện thường được đặt trong một hộp điện riêng, có nắp đậy bảo vệ. Các chân đấu dây phổ biến bao gồm:
- L (Line): Dây pha (dây lửa) cấp nguồn điện chính.
- N (Neutral): Dây trung tính (dây mát) cấp nguồn điện chính.
- S (Signal/Communication): Dây tín hiệu – đây là dây quan trọng nhất, dùng để truyền dữ liệu giữa dàn nóng và dàn lạnh. Nó không phải dây nguồn!
- E (Earth/Ground): Dây tiếp địa, có nhiệm vụ bảo vệ an toàn cho người sử dụng và thiết bị khi có sự cố rò rỉ điện.
Dàn Lạnh (Cục Lạnh)
Dàn lạnh chứa quạt dàn lạnh, dàn bay hơi và bo mạch điều khiển phụ (PCB). Các chân đấu dây ở dàn lạnh cũng tương tự như dàn nóng, nhưng tùy thuộc vào cách cấp nguồn mà vai trò của chúng có thể khác đi một chút.
- L (Line): Dây pha.
- N (Neutral): Dây trung tính.
- S (Signal/Communication): Dây tín hiệu.
- E (Earth/Ground): Dây tiếp địa.
Dây Điện Và Ký Hiệu Chuẩn
Việc chọn đúng loại dây và tuân thủ màu sắc là cực kỳ quan trọng. Thông thường, các nhà sản xuất sẽ cung cấp sơ đồ đi kèm máy với các ký hiệu màu sắc chuẩn. Tuy nhiên, có một số quy tắc chung:
- Dây pha (L): Thường là màu đỏ, nâu hoặc đen.
- Dây trung tính (N): Thường là màu xanh dương hoặc đen.
- Dây tín hiệu (S): Thường là màu trắng, vàng, hoặc xanh lá cây (khác với dây tiếp địa).
- Dây tiếp địa (E): Bắt buộc là màu xanh lá sọc vàng.
Insight kỹ thuật: Tiết diện dây điện phải phù hợp với công suất của máy lạnh. Dùng dây quá nhỏ sẽ gây quá tải, nóng dây, chập cháy, còn dây quá lớn thì lãng phí và khó đấu nối. Ví dụ, với máy 9000-12000 BTU, dây nguồn thường là 2.5mm², dây tín hiệu 1.5mm². Luôn tham khảo hướng dẫn của nhà sản xuất.
Sơ Đồ Đấu Dây Máy Lạnh Inverter Phổ Biến Nhất
Có hai cách cấp nguồn chính cho máy lạnh inverter, và chúng ta cần hiểu rõ từng cách để đấu nối không bị nhầm lẫn.

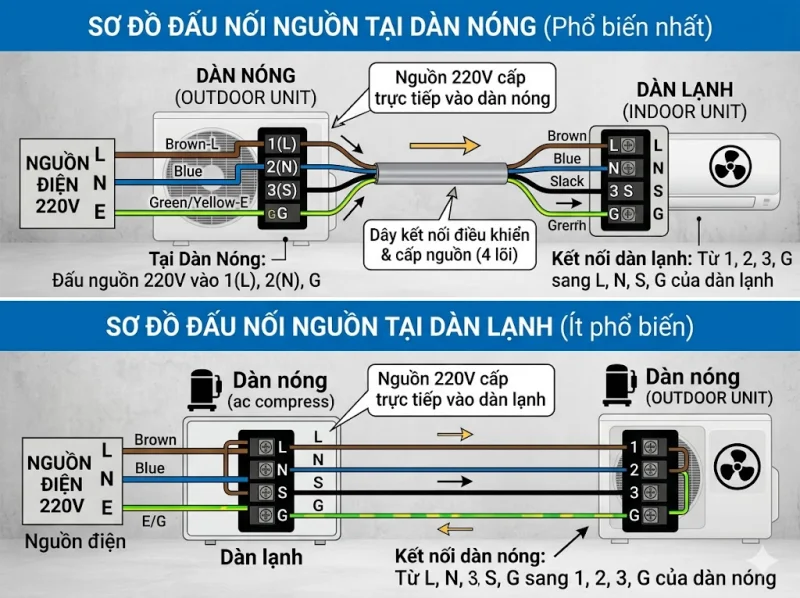

Sơ Đồ Đấu Nối Nguồn Tại Dàn Nóng
Đây là sơ đồ phổ biến nhất ở Việt Nam. Nguồn điện chính (220V) được cấp trực tiếp vào dàn nóng. Từ dàn nóng, điện được phân phối đến dàn lạnh và dây tín hiệu cũng được đấu nối tại đây.
Các bước đấu nối:
- Tại Dàn Nóng:
- Nối dây pha từ nguồn điện vào chân L trên dàn nóng.
- Nối dây trung tính từ nguồn điện vào chân N trên dàn nóng.
- Nối dây tiếp địa từ nguồn điện vào chân E trên dàn nóng.
- Sau đó, từ các chân L, N, S, E trên dàn nóng, bạn sẽ kéo các sợi dây tương ứng sang dàn lạnh.
- Tại Dàn Lạnh:
- Nối dây từ chân L của dàn nóng vào chân L của dàn lạnh.
- Nối dây từ chân N của dàn nóng vào chân N của dàn lạnh.
- Nối dây từ chân S của dàn nóng vào chân S của dàn lạnh.
- Nối dây từ chân E của dàn nóng vào chân E của dàn lạnh.
Insight kỹ thuật: Phương pháp này giúp giảm tải cho dây điện đi âm tường đến dàn lạnh, vì dàn lạnh thường chỉ tiêu thụ công suất thấp cho quạt và bo mạch điều khiển. Toàn bộ công suất lớn (máy nén, quạt dàn nóng) đều được cấp trực tiếp từ nguồn chính tại dàn nóng.
Sơ Đồ Đấu Nối Nguồn Tại Dàn Lạnh
Sơ đồ này ít phổ biến hơn nhưng vẫn tồn tại ở một số dòng máy hoặc trong một số trường hợp lắp đặt đặc biệt. Nguồn điện chính được cấp vào dàn lạnh trước, sau đó dàn lạnh sẽ truyền điện và tín hiệu xuống dàn nóng.
Các bước đấu nối:
- Tại Dàn Lạnh:
- Nối dây pha từ nguồn điện vào chân L trên dàn lạnh.
- Nối dây trung tính từ nguồn điện vào chân N trên dàn lạnh.
- Nối dây tiếp địa từ nguồn điện vào chân E trên dàn lạnh.
- Sau đó, từ các chân L, N, S, E trên dàn lạnh, bạn sẽ kéo các sợi dây tương ứng sang dàn nóng.
- Tại Dàn Nóng:
- Nối dây từ chân L của dàn lạnh vào chân L của dàn nóng.
- Nối dây từ chân N của dàn lạnh vào chân N của dàn nóng.
- Nối dây từ chân S của dàn lạnh vào chân S của dàn nóng.
- Nối dây từ chân E của dàn lạnh vào chân E của dàn nóng.
Tầm Quan Trọng Của Dây Tín Hiệu (S)
Dây S là “cầu nối” thông tin giữa hai đơn vị. Dàn lạnh gửi yêu cầu nhiệt độ, dàn nóng xử lý và điều khiển máy nén, sau đó gửi lại trạng thái hoạt động. Nếu dây S bị đứt, đấu sai vị trí, hoặc bị nhiễu, hệ thống sẽ không thể hoạt động ổn định, thường báo lỗi liên lạc (communication error) hoặc chỉ chạy quạt mà không làm lạnh.
Tình huống thực tế: Tôi nhớ có lần khách hàng ở Thủ Dầu Một gọi sửa máy lạnh tại Bình Dương vì máy lạnh Samsung Inverter nhà anh ấy chỉ thổi gió mà không làm lạnh, dù dàn nóng vẫn có vẻ chạy nhưng không hiệu quả. Sau khi kiểm tra, tôi phát hiện ra thợ trước đó đã vô tình đấu nhầm dây tín hiệu (S) vào chân N của dàn nóng, và ngược lại. Điều này khiến bo mạch dàn nóng không nhận được lệnh từ dàn lạnh, dẫn đến việc máy nén không hoạt động đúng chu trình. Chỉ cần đấu lại đúng vị trí L, N, S theo sơ đồ của nhà sản xuất là máy hoạt động trơn tru trở lại ngay. Đây là một lỗi rất phổ biến mà nhiều anh em thợ mới hay mắc phải vì chủ quan.
Những Lưu Ý Quan Trọng Khi Đấu Dây Máy Lạnh Inverter
Để đảm bảo an toàn và hiệu quả tối đa cho hệ thống điều hòa biến tần, anh em cần ghi nhớ những điều sau:
- Luôn ngắt nguồn điện tổng: Đây là nguyên tắc vàng khi làm việc với điện. Đừng bao giờ chủ quan, dù chỉ là một sợi dây nhỏ.
- Đọc kỹ sơ đồ của nhà sản xuất: Mỗi hãng, thậm chí mỗi model có thể có sơ đồ đấu dây hơi khác nhau. Sơ đồ trên vỏ dàn nóng hoặc trong sách hướng dẫn là tài liệu đáng tin cậy nhất.
- Kiểm tra kỹ lưỡng các mối nối: Đảm bảo các đầu dây được vặn chặt vào cọc đấu nối, không bị lỏng lẻo. Dây lỏng có thể gây ra hiện tượng đánh lửa, nóng chảy, chập cháy hoặc mất kết nối.
- Cách điện cẩn thận: Sử dụng băng keo điện chất lượng tốt để cách điện các mối nối hở, tránh chập mạch.
- Không bao giờ bỏ qua dây tiếp địa (E): Dây tiếp địa là lớp bảo vệ cuối cùng cho cả người dùng và thiết bị. Nếu không có tiếp địa, nguy cơ giật điện khi có sự cố rò rỉ là rất cao.
- Chọn đúng tiết diện dây: Như đã nói ở trên, dây quá nhỏ sẽ gây nóng, giảm hiệu suất, thậm chí cháy nổ.
- Tránh nhầm lẫn L, N, S: Đây là lỗi cơ bản nhưng cực kỳ nguy hiểm với máy inverter. Đấu sai dây tín hiệu S có thể làm hỏng bo mạch điều khiển của cả dàn nóng và dàn lạnh, chi phí sửa chữa rất đắt đỏ.
- Thử nghiệm trước khi vận hành chính thức: Sau khi đấu nối xong, hãy kiểm tra lại một lượt toàn bộ các mối nối. Sau đó, cấp điện và chạy thử máy ở các chế độ khác nhau để đảm bảo mọi thứ hoạt động bình thường.
Tôi Lô Văn Ba, kỹ thuật viên điện lạnh đã hơn 10 năm kinh nghiệm ở Điện Lạnh Bình Dương Xanh, thường thấy nhiều trường hợp máy mới lắp nhưng chạy không ổn định, hoặc thậm chí là không lên nguồn chỉ vì những lỗi đấu dây cơ bản. Đôi khi, chỉ vì tiết kiệm một chút thời gian mà không đọc kỹ sơ đồ hoặc không kiểm tra lại, đã dẫn đến những hậu quả đáng tiếc.
Việc đấu dây máy lạnh inverter đòi hỏi sự cẩn trọng, tỉ mỉ và hiểu biết nhất định. Hy vọng với những chia sẻ chi tiết này, anh em và quý khách hàng đã có thêm kiến thức để tự tin hơn khi thực hiện hoặc giám sát việc lắp đặt. Nếu có bất kỳ thắc mắc nào hoặc cần hỗ trợ chuyên nghiệp, đừng ngần ngại tìm đến những đơn vị uy tín để đảm bảo an toàn và hiệu quả cho thiết bị của mình.
