Trong môi trường công nghiệp và thương mại hiện đại, hệ thống điều hòa không khí không chỉ đơn thuần là tiện nghi mà còn là xương sống vận hành, ảnh hưởng trực tiếp đến chất lượng sản phẩm, sức khỏe nhân viên và đặc biệt là chi phí điện năng khổng lồ. Và trung tâm của nhiều hệ thống HVAC lớn chính là AHU – Air Handling Unit, hay còn gọi là thiết bị xử lý không khí trung tâm.
Là một Kỹ sư trưởng với 10 năm kinh nghiệm "chinh chiến" cùng các hệ thống VRV/VRF, Chiller và AHU tại Điện Lạnh Bình Dương Xanh, tôi hiểu rằng việc nắm vững cấu tạo và nguyên lý hoạt động của AHU không chỉ là kiến thức cơ bản mà còn là chìa khóa để các quản lý tòa nhà, chủ doanh nghiệp hay kỹ thuật viên vận hành có thể tối ưu hiệu suất (COP/EER), giảm thiểu tiêu thụ điện năng, kéo dài tuổi thọ linh kiện và quan trọng nhất là tránh được những rủi ro đình trệ sản xuất không đáng có.
Bài viết này sẽ đưa bạn đi sâu vào từng ngóc ngách của một bộ xử lý không khí, không chỉ dừng lại ở lý thuyết mà còn là những kinh nghiệm thực tế, những cảnh báo kỹ thuật mà chúng tôi đúc kết được sau hàng ngàn giờ làm việc tại các nhà máy, xí nghiệp khắp Bình Dương.
1. AHU Là Gì? Vì Sao Nó Quan Trọng Với Doanh Nghiệp Của Bạn?
AHU, hay Air Handling Unit, là một thiết bị quan trọng trong hệ thống HVAC trung tâm, chịu trách nhiệm xử lý và lưu thông không khí trong một không gian lớn. Nó có thể làm lạnh, sưởi ấm, lọc sạch, làm ẩm hoặc hút ẩm không khí, sau đó phân phối qua hệ thống ống gió đến các khu vực cần điều hòa.
Đối với doanh nghiệp, một thiết bị xử lý không khí hoạt động hiệu quả đồng nghĩa với:
- Kiểm soát nhiệt độ và độ ẩm chính xác: Cực kỳ quan trọng cho các nhà máy sản xuất cần môi trường ổn định (ví dụ: sản xuất điện tử, dược phẩm, thực phẩm).
- Chất lượng không khí trong nhà (IAQ) được cải thiện: Bảo vệ sức khỏe nhân viên, giảm thiểu bụi bẩn ảnh hưởng đến máy móc.
- Tiết kiệm năng lượng đáng kể: Một AHU được bảo trì kém có thể "ngốn" thêm hàng chục phần trăm điện năng so với mức thiết kế, trực tiếp ảnh hưởng đến lợi nhuận.
- Giảm thiểu rủi ro đình trệ sản xuất: Hỏng hóc AHU có thể khiến toàn bộ khu vực sản xuất phải ngừng hoạt động, gây thiệt hại lớn.

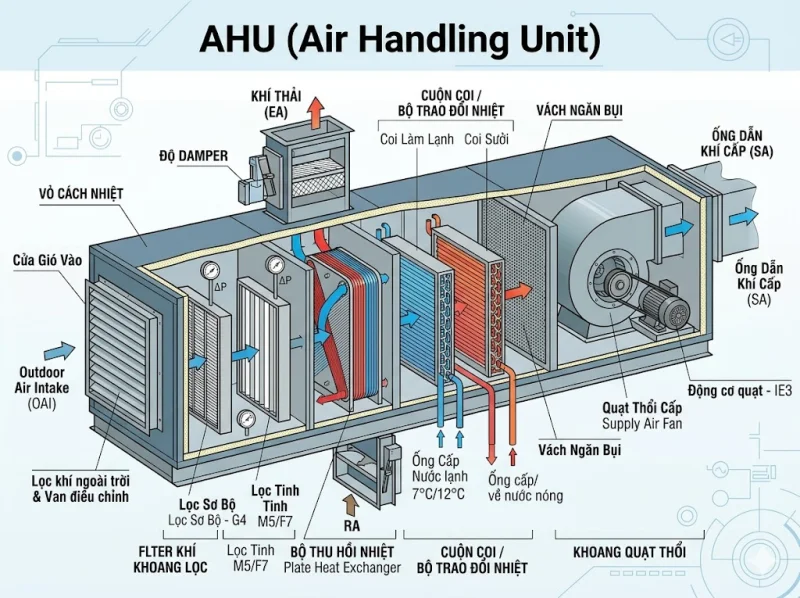

2. "Trái Tim" Của AHU: Các Thành Phần Cấu Tạo Chi Tiết
Một bộ xử lý không khí bao gồm nhiều module khác nhau, mỗi module đảm nhiệm một chức năng riêng biệt nhưng lại có mối liên hệ mật thiết với nhau, quyết định hiệu suất chung của cả hệ thống.
2.1. Bộ Phận Lọc Khí (Filter Section): Lá Chắn Đầu Tiên
Bộ lọc là tuyến phòng thủ đầu tiên, ngăn chặn bụi bẩn, vi khuẩn và các hạt ô nhiễm xâm nhập vào hệ thống và không gian điều hòa. Các loại lọc thường gặp bao gồm:
- Lọc thô (G4, G7): Bắt giữ các hạt lớn.
- Lọc tinh (F7, F8): Lọc các hạt nhỏ hơn.
- Lọc HEPA/ULPA: Dùng trong phòng sạch, bệnh viện, nhà máy dược phẩm, nơi yêu cầu độ sạch không khí cực cao.
Kiến thức "nghề": Việc theo dõi độ sụt áp (ΔP) qua bộ lọc là cực kỳ quan trọng. Khi ΔP tăng cao (thường được đo bằng đồng hồ áp suất chênh lệch hoặc cảm biến), điều đó có nghĩa là bộ lọc đã bẩn và cần được vệ sinh hoặc thay thế. Nếu bỏ qua, quạt gió sẽ phải làm việc nặng hơn rất nhiều để duy trì lưu lượng khí, dẫn đến tăng tiêu thụ điện năng đáng kể, làm giảm chỉ số hiệu suất COP/EER của toàn hệ thống và rút ngắn tuổi thọ của quạt. Đây là một trong những nguyên nhân phổ biến nhất gây lãng phí năng lượng trong các nhà máy.
2.2. Dàn Trao Đổi Nhiệt (Cooling/Heating Coil Section): Nơi "Định Đoạt" Nhiệt Độ
Đây là bộ phận chịu trách nhiệm làm lạnh hoặc sưởi ấm không khí. Dàn trao đổi nhiệt thường sử dụng nước lạnh từ Chiller hoặc môi chất lạnh từ hệ thống VRV/VRF để làm mát, và nước nóng hoặc hơi nước để sưởi ấm.
Kiến thức "nghề": Hiệu suất trao đổi nhiệt của dàn coil bị ảnh hưởng nghiêm trọng bởi bụi bẩn, cặn bẩn tích tụ trên bề mặt cánh tản nhiệt (fins) hoặc bên trong ống đồng. Dàn coil bẩn sẽ làm giảm khả năng truyền nhiệt, dẫn đến việc Chiller phải chạy lâu hơn, máy nén (compressor) làm việc quá tải, hoặc nhiệt độ không khí cấp không đạt yêu cầu. Một dấu hiệu nhận biết là chênh lệch nhiệt độ nước vào/ra coil giảm bất thường hoặc nhiệt độ không khí ra AHU cao hơn thiết kế. Việc vệ sinh định kỳ bằng hóa chất chuyên dụng là bắt buộc để duy trì hiệu suất tối ưu.
2.3. Quạt Gió (Fan Section): "Động Cơ" Của Luồng Không Khí
Quạt gió là bộ phận tạo ra lưu lượng và áp suất cần thiết để đẩy không khí đã xử lý đi qua hệ thống ống gió. Các loại quạt phổ biến là quạt ly tâm (centrifugal fan) với cánh cong về phía trước (forward curved) hoặc cong về phía sau (backward curved), và quạt hướng trục (axial fan).
Kiến thức "nghề": Độ rung của quạt là một chỉ số quan trọng. Một quạt bị mất cân bằng động, bạc đạn (bearing) bị mòn, hoặc dây curoa (belt) bị trùng/hỏng có thể gây ra tiếng ồn lớn, rung lắc dữ dội và dẫn đến hỏng hóc động cơ quạt (motor) sớm hơn dự kiến. Việc kiểm tra độ cân bằng, độ căng dây curoa, và tình trạng bạc đạn định kỳ là then chốt để đảm bảo quạt hoạt động ổn định, tiết kiệm điện năng và kéo dài tuổi thọ. Nhiều AHU hiện đại còn tích hợp biến tần (Inverter/VFD) để điều chỉnh tốc độ quạt linh hoạt, giúp tiết kiệm điện năng đáng kể khi tải nhiệt thấp.
Nếu bạn đang đối mặt với những vấn đề này và cần sự can thiệp chuyên nghiệp, dịch vụ sửa máy lạnh công nghiệp Bình Dương của chúng tôi luôn sẵn sàng hỗ trợ.
2.4. Bộ Phận Hồi Nhiệt (Heat Recovery Section - Tùy Chọn): Tiết Kiệm Năng Lượng Đột Phá
Trong một số ứng dụng đặc biệt hoặc tại những khu vực có yêu cầu về khí tươi cao, bộ phận hồi nhiệt được sử dụng để tận dụng năng lượng từ luồng khí thải ra để tiền xử lý (làm lạnh sơ bộ hoặc sưởi ấm sơ bộ) luồng khí tươi đưa vào. Điều này giúp giảm đáng kể tải cho dàn trao đổi nhiệt chính, mang lại hiệu quả tiết kiệm năng lượng vượt trội.
2.5. Hộp Hòa Trộn (Mixing Box Section): Cân Bằng Khí Tươi Và Khí Hồi
Hộp hòa trộn là nơi khí tươi (fresh air) từ bên ngoài và khí hồi (return air) từ không gian điều hòa được trộn lẫn trước khi đi vào bộ phận lọc. Các van gió (dampers) trong hộp hòa trộn sẽ điều chỉnh tỷ lệ khí tươi/khí hồi.
Kiến thức "nghề": Việc cài đặt và bảo trì các van gió (dampers) rất quan trọng. Van gió bị kẹt, rò rỉ hoặc không được hiệu chuẩn đúng cách có thể dẫn đến việc lấy quá nhiều khí tươi (làm tăng tải cho hệ thống, lãng phí năng lượng) hoặc quá ít khí tươi (ảnh hưởng đến chất lượng không khí trong nhà). Cần kiểm tra định kỳ cơ cấu truyền động và độ kín của van gió.
2.6. Bộ Phận Giảm Âm (Attenuator Section - Tùy Chọn): Đảm Bảo Môi Trường Yên Tĩnh
Trong các ứng dụng yêu cầu độ ồn thấp như văn phòng, bệnh viện, phòng thu, AHU thường được trang bị thêm bộ phận giảm âm để hấp thụ tiếng ồn phát ra từ quạt gió và luồng không khí, đảm bảo môi trường làm việc thoải mái.
3. Hệ Thống Điều Khiển: "Bộ Não" Của AHU
Một AHU hiện đại không thể hoạt động hiệu quả nếu thiếu hệ thống điều khiển thông minh. Hệ thống này bao gồm các cảm biến (sensor) đo nhiệt độ, độ ẩm, áp suất, các bộ điều khiển (controller) và cơ cấu chấp hành (actuator) như van nước, van gió, biến tần cho quạt.
Kiến thức "nghề": Các cảm biến nhiệt độ, độ ẩm có thể bị sai lệch (drift) theo thời gian. Một cảm biến sai lệch vài độ C có thể khiến AHU hoạt động không chính xác, liên tục cố gắng đạt điểm đặt ảo, dẫn đến lãng phí năng lượng đáng kể. Ví dụ, nếu cảm biến nhiệt độ phòng báo thấp hơn thực tế, AHU sẽ làm lạnh quá mức cần thiết. Việc hiệu chuẩn cảm biến định kỳ, kết nối AHU với hệ thống điều khiển trung tâm (BMS - Building Management System) để giám sát và điều chỉnh tự động là cực kỳ cần thiết để duy trì hiệu suất cao nhất và tối ưu chi phí vận hành.
4. Case Study Thực Tế: Từ Sự Cố Đến Giải Pháp Tối Ưu Hiệu Suất
Tại Điện Lạnh Bình Dương Xanh, chúng tôi đã chứng kiến rất nhiều trường hợp mà việc thiếu hiểu biết về cấu tạo và bảo trì AHU đã gây ra những tổn thất lớn cho doanh nghiệp. Một ví dụ điển hình là trường hợp tại một nhà máy sản xuất linh kiện điện tử ở Dĩ An.
Tình huống: Nhà máy báo cáo rằng các AHU trong khu vực sản xuất không thể đạt được nhiệt độ yêu cầu (22°C), dù Chiller trung tâm vẫn chạy liên tục và tiêu thụ điện năng tăng vọt. Năng suất lao động giảm sút do môi trường làm việc nóng bức.
Phân tích của Kỹ sư trưởng: Sau khi kiểm tra sơ bộ Chiller, chúng tôi nhận thấy áp suất bay hơi của máy nén Chiller thấp hơn mức tiêu chuẩn và nhiệt độ nước lạnh cấp ra cao hơn bình thường. Khi kiểm tra các AHU, chúng tôi phát hiện lưu lượng nước lạnh đi qua các dàn coil giảm đáng kể và chênh lệch nhiệt độ nước vào/ra coil không đạt mức thiết kế (chỉ khoảng 2-3°C thay vì 5-7°C).
Nguyên nhân gốc rễ: Nguyên nhân chính không nằm ở bản thân AHU hay Chiller riêng lẻ, mà là sự tích tụ cáu cặn và rong rêu dày đặc trong dàn ngưng của Chiller và toàn bộ hệ thống đường ống nước lạnh cấp cho AHU. Lớp cáu cặn này đã làm giảm hiệu suất trao đổi nhiệt của Chiller, buộc máy nén phải làm việc ở áp suất thấp hơn và tiêu thụ nhiều điện hơn. Đồng thời, nó cũng làm giảm tiết diện đường ống, cản trở lưu lượng nước lạnh đến AHU, khiến các dàn coil không thể làm lạnh hiệu quả.
Giải pháp: Chúng tôi đã thực hiện vệ sinh hóa chất toàn diện cho dàn ngưng Chiller, các đường ống nước lạnh và dàn coil của AHU. Đồng thời, tư vấn và hỗ trợ nhà máy lắp đặt thêm hệ thống xử lý nước làm mát bổ sung để ngăn ngừa cáu cặn tái diễn trong tương lai. Kiểm tra và hiệu chỉnh lại các van điều khiển nước trên AHU để đảm bảo lưu lượng phù hợp.
Kết quả: Sau khi xử lý, nhiệt độ phòng sản xuất đã nhanh chóng trở về mức 22°C. Chiller hoạt động ổn định với áp suất bay hơi tối ưu, giúp giảm 18% lượng điện tiêu thụ hàng tháng – một con số đáng kể đối với nhà máy có hàng chục AHU. Quan trọng hơn, tuổi thọ của máy nén (compressor) và các linh kiện đắt tiền khác được bảo vệ, tránh được nguy cơ hỏng hóc do quá tải.
Cảnh báo kỹ thuật: Việc bỏ qua tình trạng cáu cặn không chỉ làm giảm hiệu suất mà còn tiềm ẩn nguy cơ gây quá tải, dẫn đến hỏng hóc máy nén (compressor) hoặc van tiết lưu (expansion valve) – những bộ phận có chi phí thay thế cực kỳ đắt đỏ, thậm chí có thể gây cháy block nếu hệ thống bảo vệ không hoạt động kịp thời.
5. Lời Khuyên Từ Chuyên Gia: Bảo Trì AHU Để Tối Ưu Hóa Lợi Nhuận
Để hệ thống AHU của bạn luôn hoạt động ở trạng thái tốt nhất, tối ưu chi phí và kéo dài tuổi thọ, việc bảo trì định kỳ là không thể bỏ qua. Dưới đây là một số lời khuyên từ kinh nghiệm thực tế của chúng tôi:
- Vệ sinh/thay thế bộ lọc định kỳ: Theo dõi ΔP để biết thời điểm chính xác. Đây là việc đơn giản nhưng mang lại hiệu quả tiết kiệm điện năng rõ rệt nhất.
- Vệ sinh dàn trao đổi nhiệt (coil): Đảm bảo bề mặt coil luôn sạch sẽ, không bị bụi bẩn, cặn bẩn bám dính. Kiểm tra và vệ sinh máng nước ngưng, đảm bảo thoát nước tốt.
- Kiểm tra quạt và động cơ: Kiểm tra độ rung, tiếng ồn, tình trạng bạc đạn, độ căng dây curoa (nếu có). Bôi trơn các bộ phận chuyển động theo khuyến nghị của nhà sản xuất.
- Kiểm tra van gió (dampers) và van nước: Đảm bảo chúng hoạt động trơn tru, không bị kẹt và đóng/mở hoàn toàn khi cần.
- Hiệu chuẩn cảm biến: Thường xuyên kiểm tra và hiệu chuẩn lại các cảm biến nhiệt độ, độ ẩm, áp suất để đảm bảo độ chính xác của hệ thống điều khiển.
- Kiểm tra kết nối điện: Đảm bảo các mối nối điện chắc chắn, không bị lỏng lẻo hoặc quá nhiệt.
Đầu tư vào bảo trì AHU không phải là chi phí, mà là một khoản đầu tư thông minh giúp bạn tiết kiệm hàng tỷ đồng tiền điện, giảm thiểu rủi ro hỏng hóc đột ngột và duy trì hoạt động sản xuất, kinh doanh ổn định.
Với kinh nghiệm 10 năm trong ngành, tôi, Kỹ sư trưởng tại Điện Lạnh Bình Dương Xanh, luôn sẵn lòng chia sẻ và hỗ trợ doanh nghiệp của bạn trong việc quản lý, bảo trì và tối ưu hóa hệ thống điện lạnh công nghiệp. Đừng để những vấn đề nhỏ tích tụ thành những sự cố lớn.
